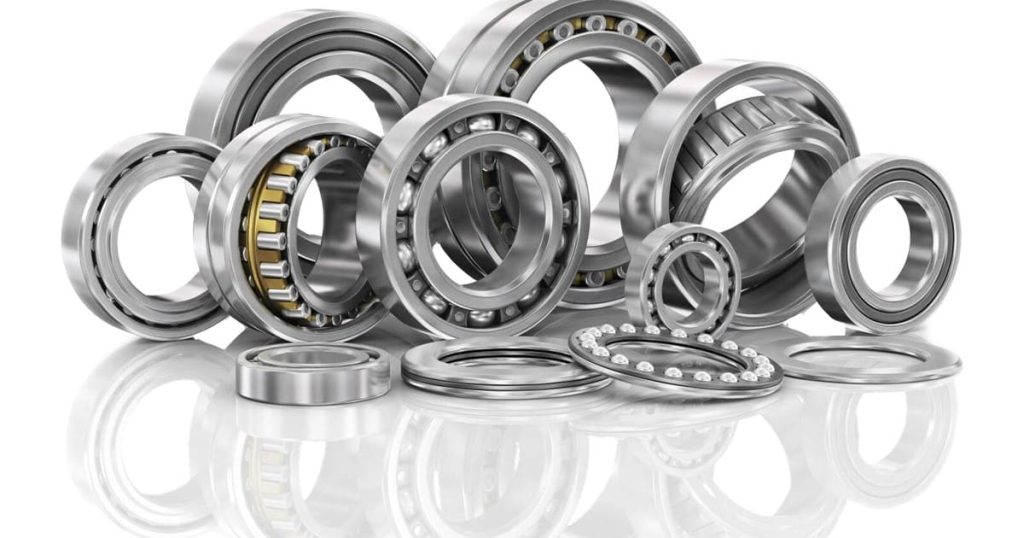

یاتاقان چیست

یاتاقان یکی از اجزای حیاتی در بسیاری از دستگاه‌ها و ماشین‌آلات، از جمله خودروها، موتورها، چرخ‌ها و تجهیزات صنعتی است. این قطعه کوچک اما بسیار مهم نقش اساسی در کاهش اصطکاک، تسهیل حرکت و افزایش طول عمر دستگاه‌ها ایفا می‌کند. در این مقاله از بلاگ یدکیجات، به صورت جامع به بررسی یاتاقان چیست، انواع آن، عملکرد، مواد تشکیل‌دهنده و کاربردهای مختلف آن خواهیم پرداخت

یاتاقان چیست و چگونه عمل می‌کند؟

به زبان ساده، یاتاقان قطعه‌ای است که بین دو سطح متحرک قرار می‌گیرد تا اصطکاک بین آن‌ها را کاهش دهد و حرکت روان‌تری را فراهم کند. این قطعه معمولاً به شکل یک حلقه یا بوش است و از مواد خاصی ساخته می‌شود که مقاومت بالایی در برابر سایش و فشار دارند.

یدکیجات؛ ارائه دهنده انواع لوازم یدکی تویوتا

انواع یاتاقان‌ کدام اند؟

یاتاقان‌ها یکی از مهم ترین قطعه ها در ماشین آلان و تجهیزات صنعتی هستند که وظیفه کاهش اصطکاک بین اجزای متحرک را بر عهده دارند. انتخاب نوع مناسب یاتاقان برای هر کاربرد، به عواملی همچون نوع بار، سرعت چرخش، دقت مورد نیاز و شرایط محیطی بستگی دارد. در ادامه به بررسی انواع مختلف یاتاقان‌ها خواهیم پرداخت.

یاتاقان‌های غلتشی (Rolling Bearings)

یاتاقان‌های غلتشی متداول‌ترین نوع یاتاقان‌ها هستند و از اجزایی مانند ساچمه‌ها، غلتک‌ها و دو حلقه داخلی و خارجی تشکیل شده‌اند. این اجزا به گونه‌ای طراحی شده‌اند که به جای لغزیدن بر روی یکدیگر، بر روی هم می‌غلتند. این ویژگی باعث کاهش اصطکاک و افزایش عمر مفید یاتاقان می‌شود.

• بلبرینگ‌ها (Ball Bearings): متداول‌ترین نوع یاتاقان‌های غلتشی هستند که از ساچمه‌های کروی استفاده می‌کنند. بلبرینگ‌ها برای تحمل بارهای شعاعی و برخی بارهای محوری مناسب هستند.
• رولبرینگ‌ها (Roller Bearings): از غلتک‌های استوانه‌ای یا مخروطی استفاده می‌کنند. رولبرینگ‌ها برای تحمل بارهای شعاعی سنگین‌تر نسبت به بلبرینگ‌ها مناسب‌تر هستند.
• یاتاقان‌های سوزنی (Needle Bearings): از غلتک‌های استوانه‌ای بسیار باریک استفاده می‌کنند که به آن‌ها سوزنه می‌گویند. این یاتاقان‌ها برای جاهایی که فضای محدودی وجود دارد، مناسب هستند.

یدکیجات؛ ارائه دهنده انواع قطعات و لوازم یدکی لکسوس

یاتاقان‌های لغزشی (Sliding Bearings)

در یاتاقان‌های لغزشی، دو سطح بر روی هم می‌لغزند. این نوع یاتاقان‌ها معمولاً از موادی مانند برنز، بابیت یا پلاستیک‌های مهندسی ساخته می‌شوند. یک لایه روغن یا گریس بین دو سطح قرار می‌گیرد تا اصطکاک را کاهش دهد.

• یاتاقان‌های ژورنال (Journal Bearings): متداول‌ترین نوع یاتاقان‌های لغزشی هستند که به شکل یک بوش یا آستین هستند و دور یک شفت می‌چرخند.
• یاتاقان‌های تراست (Thrust Bearings): برای تحمل بارهای محوری استفاده می‌شوند.

یاتاقان‌های هیدرواستاتیک (Hydrostatic Bearings)

در این نوع یاتاقان‌ها، یک فیلم روغن تحت فشار بین دو سطح ایجاد می‌شود. این فیلم روغن، بار را تحمل کرده و اصطکاک را به حداقل می‌رساند. یاتاقان‌های هیدرواستاتیک برای کاربردهایی که نیاز به دقت بسیار بالا و عمر طولانی دارند، مناسب هستند.

یاتاقان‌های هیدرودینامیک (Hydrodynamic Bearings)

در این نوع یاتاقان‌ها، فیلم روغن به دلیل حرکت نسبی دو سطح ایجاد می‌شود. این نوع یاتاقان‌ها خود به دو دسته یاتاقان‌های میعان و یاتاقان‌های گوه‌ای تقسیم می‌شوند.

کاربردهای گسترده یاتاقان‌ چیست؟

یاتاقان‌ها به عنوان المان‌های حیاتی در بسیاری از دستگاه‌ها و ماشین‌آلات، نقش بسیار مهمی در کاهش اصطکاک، تسهیل حرکت و افزایش طول عمر تجهیزات ایفا می‌کنند. در جدول زیر، برخی از صنایع اصلی و ماشین‌آلاتی که از یاتاقان‌ها استفاده می‌کنند، به طور خلاصه آورده شده است:



صنعت	ماشین‌آلات و تجهیزات	نوع یاتاقان مورد استفاده
خودرو	موتور، گیربکس، چرخ‌ها، سیستم تعلیق	بلبرینگ، رولبرینگ، یاتاقان‌های لغزشی
هوافضا	موتورهای جت، پمپ‌ها، کمپرسورها، چرخ‌های فرود	بلبرینگ‌های با دقت بالا، یاتاقان‌های مقاوم در برابر دما و فشار
تولید برق	توربین‌های بادی، ژنراتورها، موتورهای الکتریکی	بلبرینگ‌های بزرگ، رولبرینگ‌های صنعتی، یاتاقان‌های هیدرودینامیک
نفت و گاز	پمپ‌ها، کمپرسورها، توربین‌های گازی	یاتاقان‌های مقاوم در برابر خوردگی و فشار بالا
ماشین‌آلات صنعتی	دستگاه‌های CNC، پرس‌ها، آسیاب‌ها، نوار نقاله	بلبرینگ، رولبرینگ، یاتاقان‌های لغزشی
تجهیزات پزشکی	پمپ‌های تزریق، دستگاه‌های تصویربرداری، تجهیزات جراحی	بلبرینگ‌های کوچک و دقیق، یاتاقان‌های سرامیکی
روباتیک	مفاصل روبات‌ها، بازوها، چرخ‌ها	بلبرینگ‌های کوچک، یاتاقان‌های خطی
صنایع غذایی	نوار نقاله، میکسرها، همزن‌ها	بلبرینگ‌های استیل ضد زنگ، یاتاقان‌های مقاوم در برابر مواد غذایی
صنعت نساجی	ماشین‌آلات بافت، دوخت، چاپ	بلبرینگ، رولبرینگ
صنعت ساختمان	آسانسورها، جرثقیل‌ها، نوار نقاله	بلبرینگ، رولبرینگ، یاتاقان‌های لغزشی

ساختار و اجزای یاتاقان

 ساختار و اجزای مختلف یاتاقان‌ها بسته به نوع آن‌ها متفاوت است، اما به طور کلی، همه یاتاقان‌ها از اجزای اصلی زیر تشکیل شده‌اند :

• حلقه‌های داخلی و خارجی: این حلقه‌ها معمولاً از فولاد سخت شده ساخته می‌شوند و به عنوان پایه و نگهدارنده‌ی اجزای دیگر یاتاقان عمل می‌کنند.
• اجزای غلتشی: این اجزا شامل ساچمه‌ها، غلتک‌ها یا سوزن‌هایی هستند که بین دو حلقه قرار می‌گیرند و حرکت چرخشی یا لغزشی را تسهیل می‌کنند.
• قفسه: قفسه یک قطعه جداکننده است که اجزای غلتشی را از هم جدا نگه می‌دارد و از برخورد آن‌ها جلوگیری می‌کند.
• روانساز: روغن یا گریس به عنوان روانساز استفاده می‌شود تا اصطکاک بین اجزای یاتاقان را کاهش داده و از سایش آن‌ها جلوگیری کند.

مزایا و معایب انواع یاتاقان‌ چیست؟

در جدول زیر، مزایا و معایب انواع یاتاقان‌ها به صورت خلاصه اشاره کرده‌ایم:

نوع یاتاقان	مزایا	معایب
یاتاقان‌های غلتشی	کاهش اصطکاک و انتقال مؤثر بار	نیاز به روانکاری مداوم
	مناسب برای سرعت‌های بالا و بارهای شعاعی و محوری	عملکرد ضعیف در بارهای سنگین و سرعت‌های پایین
	قابلیت تعویض و نگهداری آسان	–
یاتاقان‌های لغزشی	طراحی ساده و اقتصادی	اصطکاک بالاتر به دلیل تماس سطحی
	مناسب برای بارهای سنگین و مقاوم در برابر شوک	– نیاز به روانکاری منظم
	عملکرد مناسب‌تر در شرایط بدون روانکاری کوتاه‌مدت	مناسب نبودن برای سرعت‌های بالا
یاتاقان‌های مغناطیسی	بدون اصطکاک فیزیکی و نیاز کم به روانکاری	هزینه بالا
	امکان عملکرد در سرعت‌های بسیار بالا و محیط‌های خلأ	نیاز به تجهیزات و سیستم‌های کنترلی پیچیده
	مقاوم در برابر سایش و فرسودگی	حساسیت به تغییرات دما و میدان‌های مغناطیسی خارجی

نکات نگهداری و مراقبت از یاتاقان‌ چیست؟

برای افزایش طول عمر یاتاقان‌ها و یا اکسل ماشین و جلوگیری از خرابی آن‌ها، رعایت اصول نگهداری و مراقبت بسیار ضروری است. این اقدامات می‌تواند کمک کند تا یاتاقان‌ها به طور بهینه کار کنند و نیاز به تعویض زودهنگام نداشته باشند. در ادامه راهکارهایی برای مراقبت از یاتاقان‌ها آورده شده است:

روغن‌کاری منظم

روغن‌کاری یکی از مهم‌ترین عوامل افزایش عمر یاتاقان است. این کار باعث کاهش اصطکاک و جلوگیری از زنگ‌زدگی می‌شود. برای هر نوع یاتاقان، باید از روان‌ساز مناسب یا اویل پمپ  طبق توصیه سازنده استفاده شود.

کنترل دما

افزایش دمای یاتاقان نشانه‌ای از وجود مشکل است و می‌تواند عمر آن را کاهش دهد. استفاده از حسگرهای حرارتی  مانند سنسور های دور موتور برای پایش دمای یاتاقان‌ها و بررسی آن‌ها به طور منظم می‌تواند از خرابی‌های احتمالی جلوگیری کند.

جلوگیری از آلودگی

گرد و غبار، ذرات خارجی و آلودگی‌ها می‌توانند وارد یاتاقان شوند و آسیب‌زا باشند. برای جلوگیری از این مشکل، از آب‌بندی مناسب یا کاورهای حفاظتی استفاده کنید.

توجه به بارگذاری یاتاقان

بارگذاری بیش از حد می‌تواند به یاتاقان  و شاتون آسیب بزند و عمر آن را کوتاه کند. بهتر است ظرفیت تحمل بار یاتاقان با توجه به نیاز دستگاه و دستورالعمل سازنده تنظیم شود.

چکاپ منظم و تعمیرات پیشگیرانه

یاتاقان‌ها نیاز به بازرسی منظم دارند تا هرگونه خرابی یا ساییدگی به موقع شناسایی شود. تعمیرات پیشگیرانه و همچنین اطلاعات بیشتر درباره لوازم یدکی ها به شما کمک می‌کند تا از خرابی‌های غیرمنتظره جلوگیری کنید. برای مطالعه بیشتر می‌توانید راهنمای خرید لوازم یدکی خودرو از یدکیجات را مطالعه کنید.

بررسی و تنظیم تراز

تنظیم نادرست تراز یاتاقان می‌تواند منجر به ایجاد ارتعاشات غیرعادی و آسیب به یاتاقان شود. اطمینان حاصل کنید که یاتاقان‌ها به درستی نصب و تراز شده‌اند.

پایش ارتعاشات

ارتعاشات زیاد می‌تواند نشان‌دهنده وجود مشکل در یاتاقان باشد. استفاده از دستگاه‌های پایش ارتعاش می‌تواند در شناسایی زودهنگام خرابی‌های احتمالی مفید باشد.

جلوگیری از خوردگی

یاتاقان‌ها معمولاً در معرض خوردگی قرار دارند. استفاده از مواد ضدخوردگی و چکاپ منظم جهت شناسایی خوردگی، می‌تواند عمر یاتاقان را افزایش دهد.

استفاده از یاتاقان‌های مناسب

برای هر کاربرد، یاتاقان خاصی با ویژگی‌های متناسب وجود دارد. انتخاب یاتاقان مناسب می‌تواند از خرابی‌های زودهنگام جلوگیری کند و باعث کارایی بیشتر دستگاه‌ها شود.

آموزش و آگاهی کارکنان

کارکنان بخش تعمیر و نگهداری باید با اصول نگهداری و مراقبت از یاتاقان‌ها آشنا باشند. آموزش دوره‌ای و ارائه دستورالعمل‌های مشخص می‌تواند نقش مهمی در کاهش خرابی یاتاقان‌ها داشته باشد.

سخن آخر

 برای پاسخ به سوال یاتاقان چیست می‌توان گفت که انتخاب، نگهداری و مراقبت صحیح از یاتاقان‌ها تأثیر بسزایی در عملکرد و طول عمر ماشین‌آلات و دستگاه‌ها دارد. با توجه به اهمیت یاتاقان در کاهش اصطکاک و بهبود بهره‌ وری، توجه به نوع مناسب یاتاقان برای هر کاربرد، روانکاری منظم، و پایش وضعیت، از جمله عوامل کلیدی در جلوگیری از خرابی و افزایش طول عمر یاتاقان‌ها است. انتخاب دقیق یاتاقان و رعایت اصول نگهداری می‌تواند هزینه‌های تعمیرات و توقفات غیرضروری را کاهش داده و به بهبود کارایی سیستم‌ها کمک کند. در ادامه به بررسی سوالات متداول شما درباره یاتاقان چیست میپردازیم .

چگونه می‌توان عمر یاتاقان‌ها را افزایش داد؟

برای افزایش طول عمر یاتاقان‌ها، می‌توانید از روانکاری مناسب، پایش وضعیت به‌صورت منظم، تمیزکاری و جلوگیری از آلودگی، و کنترل دما و بارگذاری در محدوده مناسب استفاده کنید.

کدام نوع یاتاقان برای بارهای سنگین مناسب‌تر است؟

یاتاقان‌های لغزشی و هیدرواستاتیکی به دلیل طراحی ساده و سطح تماس گسترده‌تر برای تحمل بارهای سنگین و شوک‌ها مناسب‌تر هستند.

علائم خرابی یاتاقان چیست؟

علائم خرابی یاتاقان شامل افزایش صدا، لرزش غیرعادی، افزایش دمای کارکرد، و کاهش عملکرد دستگاه است که با پایش منظم این علائم می‌توان به‌موقع اقدام به تعمیر یا تعویض کرد
